NAKANISHI鉆孔動力頭NR-3060S鉆孔應用案例
NAKANISHI高速主軸NR-3060S鉆孔應用案例
NAKANISHI高速主軸以體積小,轉速高,精度高為品牌核心競爭力被廣大用戶所認可,轉速1000~60000轉范圍內可調;高速旋轉狀態下精度可達1μm;NR-3060S是一款通用型主軸,直徑φ30mm,搭配在各種設備上都不會占用過多的空間,別看東西小巧,加工能力和效果是非常好的。

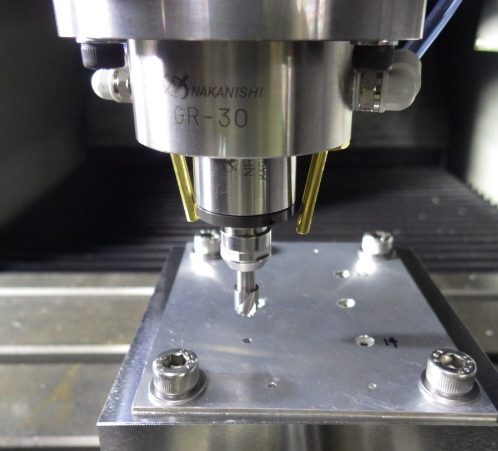

以下是NSK高速主軸NR-3060S搭配在數控銑床上的實際加工案例:
主軸型號:NR-3060S/EM-3060/E3000型
加工設備:Sodick MC (MC430L)
加工材料:鋁復合材料(鋁+Mg(OH)2+鋁)
切削工具:φ6.0定制硬質合金鉆頭
主軸轉速:30,000min-1
進給速度:0.033mm/rev
鉆孔方式:Φ6.0×1㎜盲孔,φ3.0×2.2mm通孔,成型鉆。

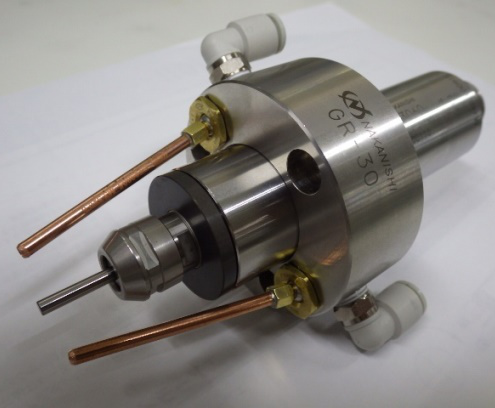

NAKANISHI高速主軸NR-3060S搭載到CNC數控機床上,可以搭配此系列對應的夾具GR-30,此夾具有3個法蘭孔,先用此夾具抱緊主軸,后通過法蘭孔固定在CNC數控機床上,安裝方便穩固。
