PCB分板方案怎么選-NSK高速主軸告訴你

常用的PCB分板方式有以下四種：

1. 使用沖床刀模切割PCB:需要先制做刀模，周期長，成本高，切割壓力大，產生的應力對SMD元件有損害。

2. 利用V-CUT機 刀輪切割PCB：切割壓力小，價格低，此種設備只能走直線并在做布局LAYOUT時需要設計專用V槽，切割時會產生電火花對板有損壞，切割面不光滑有毛刺。

3. 使用人工折板加銼刀的方式，品質和效率可想而知。

4. 使用可編程分板機裝夾NSK高速主軸切割PCB:切割壓力小，精度高，可切任何形狀PCB?？砂搭A(yù)先編程路分割PCB,取代人工折板或V-CUT或PUSH的切割瑕疵，提高產品品質。

NSK高速主軸帶動銑刀高速運轉將多連片式PCB按預先編程路徑分割開來的設備,NSK高速主軸取代了人工折斷、V-CUT或PUSH的切割瑕疵,切割精度高且準,使用壽命長,切割品質佳,無粉塵,無毛邊,低應力,安全簡便,提高產品品質,減少報廢率。也可用來分割不規則PCB板，郵票孔板，連點板。

NSK高速主軸分板推薦，NSK高速主軸電動：

NR-453E 主軸+EM-3060馬達+EMCD-3000-4M信號線+E3000+過濾器

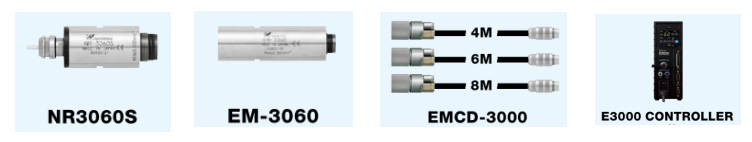

NR-3060S主軸+EM-3060馬達+EMCD-3000-4M信號線+E3000+過濾器

NR-403E 主軸+EM-3060馬達+EMCD-3000-4M信號線+E3000+過濾器

NR-2551 主軸+EM25N-5000-J4馬達+E2280+過濾器

NSK高速主軸氣動：

NR-2351 主軸+AM-310R馬達+過濾器

NR-303 主軸+AM-310R馬達+過濾器

更多產品資料請和代理商深圳春亨工具索取。歡迎瀏覽春亨官網：http://m.650160.com/NAKANISHI.htm
