杠桿千分表使用注意事項與應用

杠桿千分表使用注意事項：

①　杠桿表應固定在可靠的表架上，測量前必須檢查杠桿表是否夾牢，并多次提拉杠桿表測量桿與工件接觸，看指針顯示是否正常

②　測量時，不準用工件撞擊測頭，以免影響測量精度或量表的損壞

③　杠桿表測量桿與被測工件表面必須垂直，否則會產生誤差

杠桿表的實例應用：

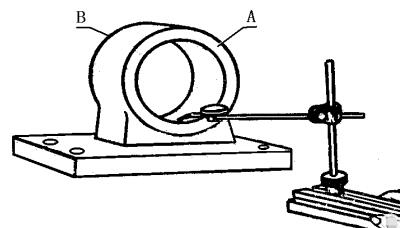

? 杠桿百分表體積較小，適合于零件上孔的軸心線與底平面的平行度的檢查，所示。將工件底平面放在平臺上，使測量頭與A端孔表面接觸，左右慢慢移動表座，找出工件孔徑最底點，調整指針至零位，將表座慢慢向B端推進。也可以工件轉換方向，再使測量頭與B端孔表面接觸，A、B兩端指針最底點和最高點在全程上讀數(shù)的最大差值，就是全部長度上的平行度誤差。

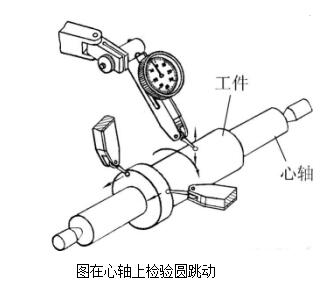

? 內外圓同軸度的檢驗，在排除內外圓本身的形狀誤差時，可用圓跳動量的 來計算。以內孔為基準時，可把工件裝在兩頂尖的心軸上，用扛桿表檢驗（圖）。杠桿表在工件轉一周的讀數(shù)，就是工件的圓跳動。

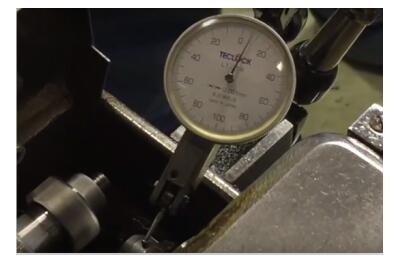

? 用磁性量表座夾持杠桿表，吸附在測量物旁邊，調整方位歸零，然后打開電機旋轉，查看杠桿表的轉動，量表的轉動值的變化，即為電機的跳動值
