【科普】你知道高速電主軸是怎么分類的嗎？

文章出處：深圳市春亨工具儀器有限公司人氣：-發表時間：2021-11-11 09:58:00

【科普】你知道高速電主軸的是怎么分類的嗎？

在中華人民共和國機械行業標準《電主軸第1 部分: 術語和分類》(標準編號: JB/ T10801.1—2014) 中規定了按電主軸電動機特性、軸承支承方式和應用領域分類的方法。

此外, 還有按潤滑方式、冷卻方式、換刀形式以及電動機類型等進行分類的,今天，作為國內高度電主軸的供應商，給大家科普下高速電主軸的具體分類。


（1）按電動機特性來分：恒轉矩電主軸、恒功率電主軸；

（2）按軸承支承方式來分：滾動軸承（包括混合陶瓷）電主軸，氣體軸承電主軸，液體軸承電主軸，磁懸浮軸承電主軸。

（3）按應用領域來分：加工中心用電主軸、車削用電主軸、磨削用電主軸、鉆削用電主軸、雕銑用電主軸、特殊用途用電主軸。

（4）按電動機類型來分：異步型電主軸、同步型電主軸。

（5）按滾動軸承轉動方式：油脂電主軸、油霧電主軸、油氣電主軸。

（6）按冷卻方式來分：水冷卻電主軸、油冷卻電主軸、氣冷卻電主軸。


圖為日本NAKANISHI自動換刀電主軸NR3060-AQC

（7）按換刀方式來分：手動換刀電主軸、自動換刀電主軸。

接下來，為大家重點分析按應用領域分類的高速電主軸特點：

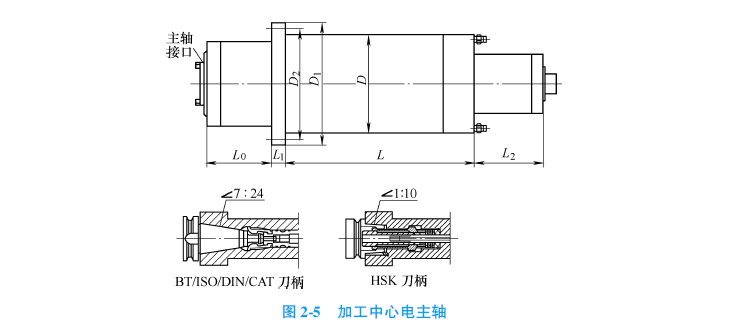

1、加工中心用電主軸

銑削和加工中心用電主軸用于數控銑床和加工中心機床, 具備以下特征：高速、高精度、低速大轉矩特性；自動松拉刀功能；準速、準停、零速鎖定功能。

該類電主軸有自動換刀和手動換刀兩種：自動換刀主軸帶有自動松拉刀系統, 刀具更換方便快捷；手動換刀主軸結構簡單, 經濟實惠, 適合不需要頻繁換刀的機床。大型數控銑削用電主軸不設刀庫, 無需換刀, 一般采取開環控制。


2、數控車床用電主軸

數控車床用電主軸是數控車床中的工件軸, 具備以下特征: 高速、高精度旋轉、低速大轉矩特性；前后主軸端能安裝相應的動力卡盤或旋轉液壓缸, 并實現自動松開與拉緊工件功能; 定速性能, 以適應螺紋車削。車削用電主軸非常有利于高精度車加工以及降低工件表面粗糙度值, 特別適用于鋁、銅類等有色金屬零件的高速高精度車削工序。車削用電主軸能夠傳遞運動和轉矩, 并具有在帶動工件旋轉的同時直接承受切削力的能力；在一定載荷和轉速下保證工件精確而穩定地繞其軸線做回轉運動, 并在動態和熱態條件下, 仍能保持這一性能。


3、磨削用電主軸

磨削用電主軸主要用于表面磨削加工機床, 以提高磨削線速度和表面質量為目的, 具備以下特征: 以恒轉矩電主軸為主；高速、高精度和輸出功率大的特征；高密封性。最早用于軸承行業的軸承套圈內圓表面的磨削, 現也在各種內圓磨床、外圓磨床上廣泛應用。

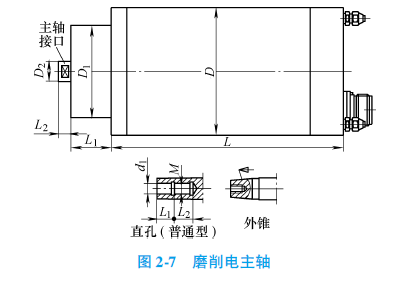

磨削用電主軸外形如圖2-7 所示, 其中：主軸接口為直孔(普通型) 的用于內圓磨機床, 外錐的用于外圓磨機床。


圖為日本NAKANISHI內圓磨床主軸PL600-M2040

4、鉆削用電主軸

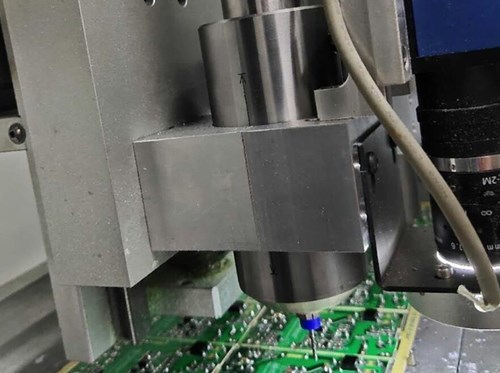

鉆削用電主軸用于鉆孔專用機床，包括印刷電路板高速鉆孔用電主軸, 具備以下特征:軸向剛度高; 高速、高精度特性；印制電路板鉆孔用電主軸常用空氣動靜壓軸承。鉆削用電主軸常規速度等級分為: 60000r/min、80000r/min、90000r/min、105000r/min、120000r/min、180 000r/min 6種。前三種為油脂潤滑型滾動軸承支承的電主軸, 其加工范圍為孔徑0.2 ~0.7mm; 后三種為空氣動靜壓型軸承支承的電主軸, 可用來鉆削孔徑為0.1 ~0.15mm的小孔。

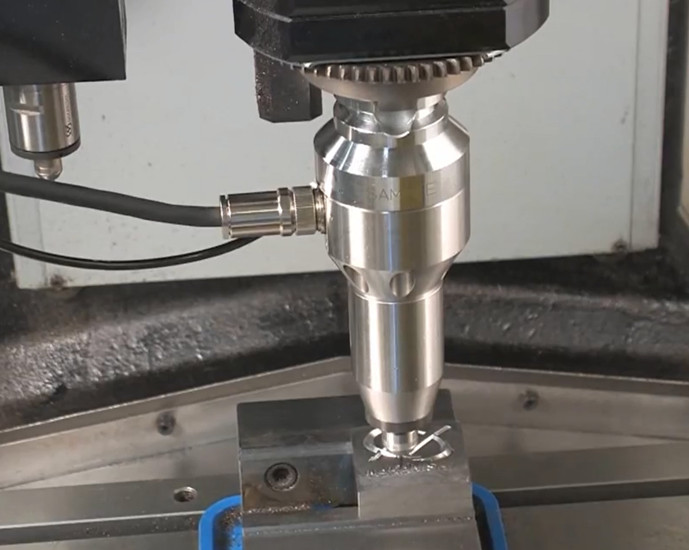

5、雕銑用電主軸

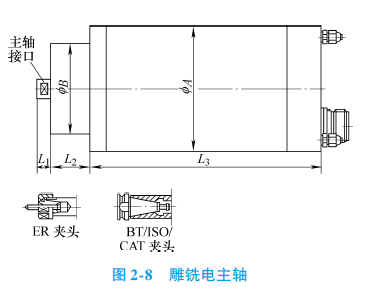

雕銑用高速電主軸用于復雜曲而加工的數控雕銑機床, 包括木工機械用電主軸, 具備以下特征: 高速、高精度特性；換刀便捷；木工機械用電主軸一般使用空氣冷卻,具有高密封性。雕銑用高速電主軸轉速偏高,一般在24000r/min以上，其動力輸出分為恒功率和恒轉矩兩種。雕銑用電主軸外形如圖2-8所示。
