一文看懂日本NAKANISHI高速主軸的所有系列及應用

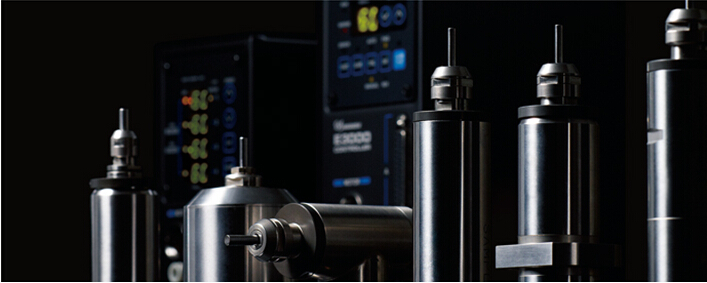

（一）日本NAKASNIHI高速主軸E3000系列

日本NAKASNIHI高速主軸E3000系列配置超精密無碳刷型馬達，夾頭精度能達到0.001mm。

1.從一體型到分體式(主軸和馬達)，有各種無碳刷型馬達可供選擇。

2.采用高速無碳刷型馬達，擁有持久性能及高精度度。

3.可裝置在CNC自動機床，自動切割機等自動化裝置。

E3000系列主軸又分為一體式高速主軸和分離式高速主軸。

一體型高速主軸特點：主軸全長縮小，在CNC車床和專用機上的裝配更簡易，更節約空間。

分離型高速主軸的特點：

1.根據加工機型和產品用途，可自由選擇馬達和主軸。

2.加工不同產品，可選擇不同的主軸。

3.修理交換時更容易。加工側面零部件時，更有直角型的主軸可以選擇。最大回轉速度60000min-1?？蛇x擇連接控制裝置(NE211)，同時裝配連接4支主軸。(注：不能同時運行)

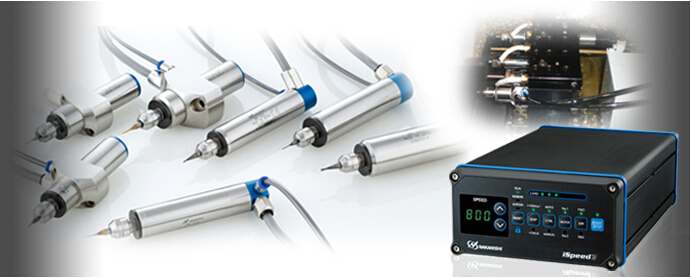

　　（二）日本NAKANISHI高速主軸iSpeed3系列

日本NAKANISHI高速主軸iSpeed3專為精密自動車床開發。

主軸全長87.3mm，采用超小型精密控制器單元，馬達轉速可以100min-1的單位設置，實現微小精密切削加工。

ispeed3系列高速主軸特點：

1.高性能，高效率，高精度。

2.采用高精度的陶瓷軸承。

3.外徑規格有Φ19.05mm，Φ20mm，Φ22mm，Φ25。

    產品：控制器單元(100V,120V,200V,220V),轉速：1000~80000min-1;輸出方式：2通道(不可同時運行);最大輸出功率：150W;定格消耗電流：0.65A;空氣消耗量：30l/min.

BM-319F、BM-319、BM-320F、BM-320：主軸轉速：80000min-1;最大輸出功率：140W;主軸震動精度：1μm以內。BM-322FL/BM-322FR，BM-322、BM-325：主軸轉速：60000min-1;最大輸出功率：150W;主軸震動精度：1μm以內。

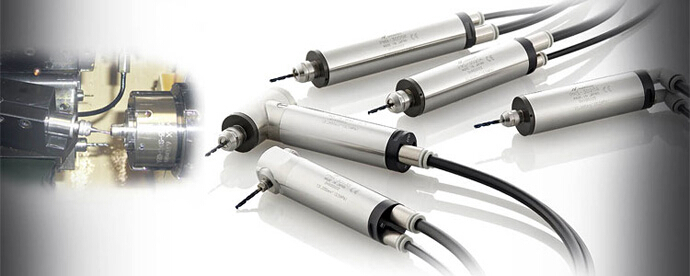

（三）日本NAKANISHI高速主軸airspeed系列

有一體型和分離型。一體型主軸特點：

1.主軸全長縮小，在CNC車床和專用機上的裝配更簡易，更節約空間。

2.經過高硬度化處理，可防止主軸損傷，裝配時主軸變形，提高主軸的剛性化。

分離型主軸的特點：

1.根據加工機型和產品用途，可自由選擇馬達和主軸。

2.加工不同產品，可選擇不同的主軸。

3.修理交換時更容易。有尾部直線型和尾部直角型2種可選。直線型有5種外徑可選，最高回轉速度30000min-1。

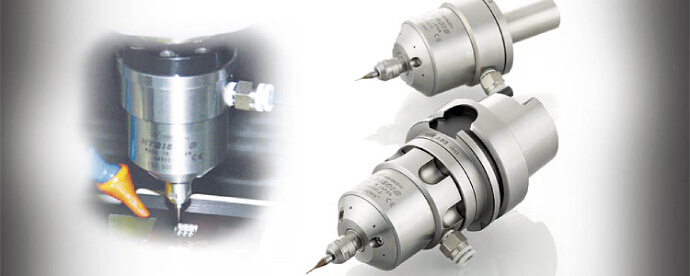

（四）日本NAKASNIHI高速主軸HTS系列

最高回轉速度150000min-1，最大輸出功率25W，主軸振動精度1μm以內，金屬加工加工時間大幅縮減，因使用空氣制冷，有效控制主軸發熱問題，當轉速在150000min-1的時候，使用0.5mm以下的銑刀會有卓越的拔群效果。

（四）日本NAKANISHI高速主軸SMS系列

最高回轉速度40000min-1，采用陶瓷軸承，長耐久性，鋼性值上升30%，主軸振動精度1μm以內，最大可夾持刀具尺寸Φ4.0mm,切削加工時夾持Φ1.0mm以下的道具最合適，采用氣動馬達，可有效的控制主軸過熱，可夾持小徑刀具，擁有高扭力。

（五）日本NAKANISHI高速主軸Xspeed系列

追求極致的加工精度，最高轉速160000min-1，使用空氣靜壓軸承，有回轉速度檢測標示。
