科普：量塊的等與級的區別

    量塊又分等，又分級，很多人都搞不清楚都低是怎么回事？在這里，做個科普性的介紹：

    一、量塊的等級出處

    量塊按級劃分，是依據生產廠出廠公差帶來確定的；量塊按等劃分，是依據國家量值傳遞系統表來確定的（即1等量塊傳遞2等，2等量塊傳遞3等，3等量塊傳遞4等……）。

    因此，生產廠生產的量塊出廠按級來確定。在購買人使用之前，要送計量檢定機構進行檢定，計量檢定機構則會對其定等。比如出廠時量塊為0級，送檢后，計量檢定機構對其判定為3等，并給出具體每塊量塊的修正值。

    二、量塊的精度等級的劃分

    （1）量塊分級

    量塊的分級是以量塊長度相對于標稱長度的偏差（即量塊的長度偏差）劃分的。在我國量塊檢定規程JJG146-2003中，按《長度計量器具（量塊部分）檢定系統JJG2056-90》的規定分為K、0、1、2、3共五級。

    按級使用量塊時，用其中心長度的標稱長度，因此測量結果中包含了量塊實測值對期標稱值的偏差。

    （2）量塊分等

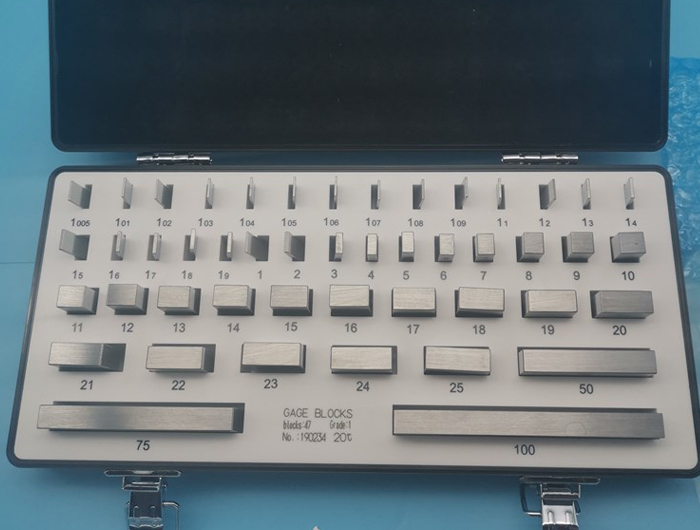

圖為日本SK新瀉精機量塊實拍

    量塊的等主要是根據量塊長度的測量不確定度劃分的。在JJG146-2003《量塊》國家計量檢定規程中，按《長度計量器具（量塊部分）檢定系統JJG2056-90》的規定分為1、2、3、4、5共五等。

    按等使用量塊時，用其中心長度的實測值。因此其測量結果只能在一定的程度上接近該量塊長度的真值（即測量結果包含了量塊實測值對其真值的偏差）。

    由此可見，量塊按等使用的精度比級的精度高得多，目前最高精度的測量方法（如在激光量塊干涉儀上測量），其精度可達±（0.03+0.2L/m）。所以，量塊精度分等又分級，目的就在于可借助于高精度的測量方法來確定量塊實測值，在使用時加以修正,從而提高量塊的使用精度，另外，按等使用還能克服由于量塊經常使用導致測量面質量下降而引起精度降低的缺陷。因此按等使用量塊不僅精度高，而且具有一定的經濟    意義。為此，對于作為基準進行長度尺寸傳遞，以及高精度的測量，應當按等使用；而在一般測量時可按級使用，以簡化計算。

    三、量塊等與級的關系

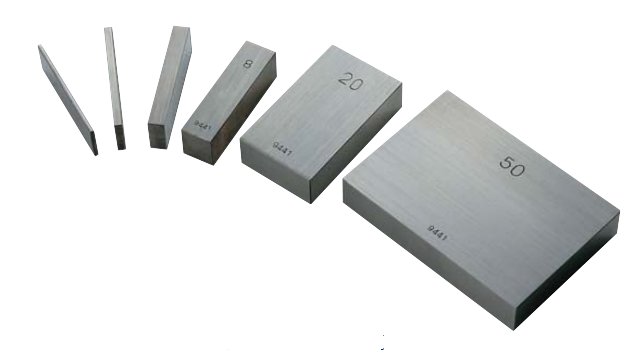

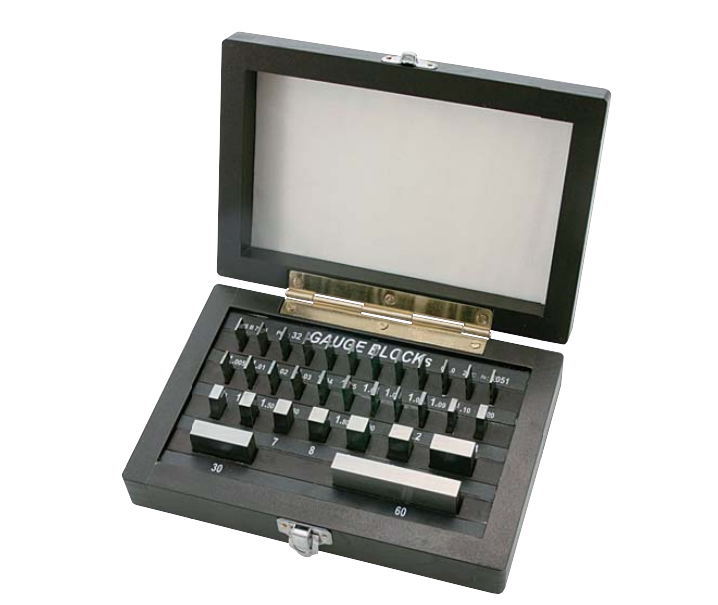

圖為日本SK新瀉精機量塊

    由我國量塊檢定規程JJG146-2003可見：K、0、1、2、3級量塊的長度偏差分別與1、2、3、4、5等量塊長度的測量不確定度相當，因此在量塊的使用中，一定“等”的量塊可以用相應“級”的量塊來代替。但這種代替不    經濟，因?yàn)?級量塊測量面的平面度、研合性都比5等量塊要求高，所以只有在必須使用量塊的標稱尺寸，不能加以修正時才作這樣代替。

    反過來說，3等量塊不能代替1級量塊使用，3、4、5等量塊不能分別代替相應的1、2、3級量塊使用，這是因?yàn)?、3、4、5等量塊測量面的平面度、研合性相應地都比0、1、2、3級量塊低的緣故。

    由量塊的平面度、研合性可見：1等與K級；2等與0級；3等與1級、4等與2級、5等與3級分別相近，因此一定等的量塊只能從一定級的量塊中檢定出來。比如出廠為0級的量塊只能檢定為2等及以下，出廠為1級的量    塊只能檢定為3等及以下，出廠為2級的量塊只能檢定為4等及以下。
