汽車頂置控制臺上的PCB切割，用日本NSK分板機主軸

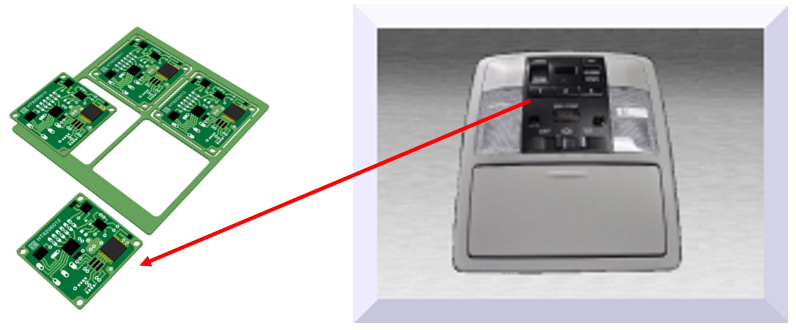

    汽車頂置控制臺安裝在汽車棚頂?shù)膬?chǔ)存盒內，用于控制車內燈光開關，調節亮度，開關閉天窗等功能；這些功能都是由于里面包含有電子設備內嵌PCB電路板，而這個PCB電路板為了加工效率和經濟效益，都是采用一板多個的加工工藝，NAKANISHI分板機主軸能對PCB線路板進行快速分割。

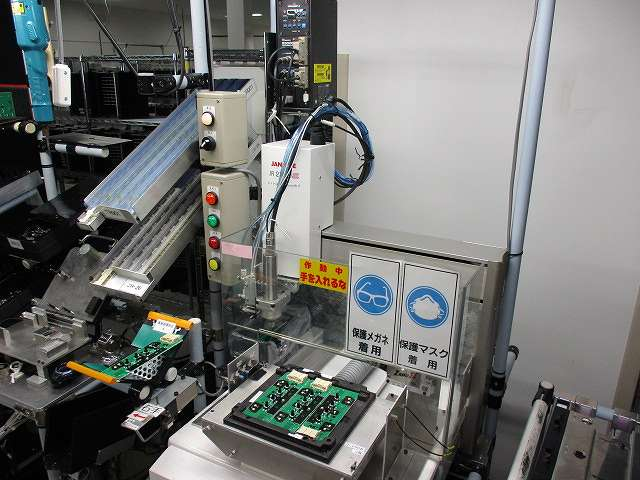

    以下是NAKANISHI分板機主軸用于PCB線路板上的加工應用：

    主軸型號：NR-3060S+EM-3060/E3000

    機床設備：JANOME JR2300N

    加工刀具：平底銑刀 (φ1.5×8.0 mm)

    工件材質：PCB (玻璃環氧板)厚度: 1.6 mm

    主軸轉速：50,000min-1

    進給速度：30 mm/sec

    NAKANISHI分板機主軸用此加工方式是自上而下走刀，力會向下壓PCB板，切削粉塵會向下引流，加工出來的PCB表面平整光滑，但排屑差，可以使用真空吸塵裝置來處理切削屑。
