日本peacock盲孔測缸規快速測量盲孔直徑
日本peacock盲孔測缸規快速測量盲孔直徑
盲孔就是連接表層和內層而不貫穿材料的導通孔。在生產加工中,各類盲孔類零件較為常見。目前測量盲孔的幾何量主要有盲孔深度、盲孔內徑。
傳統測量盲孔深度的主要有以下兩種方法:

(1)千分尺測量法。選取與內孔直徑大小合適的光滑塞規插入并測量,計算公式為:孔深=塞規長度+零件長度—塞規插入內徑后零件的總長,間接測量得到深度測量值。
(2)卡尺測量法。選取已知長度的光滑塞規插入并用卡尺的尾部測量露出部分的長度,計算公式為:孔深=塞規長度-塞規插入內孔后剩余的長度,間接得到深度測量值。

以上兩種方法測量時間長,過程操作誤差大,讀數不直觀,不適于批量零件的高效測試。因此,春亨工具推薦使用日本孔雀peacock盲孔專用的測缸規進行測量。

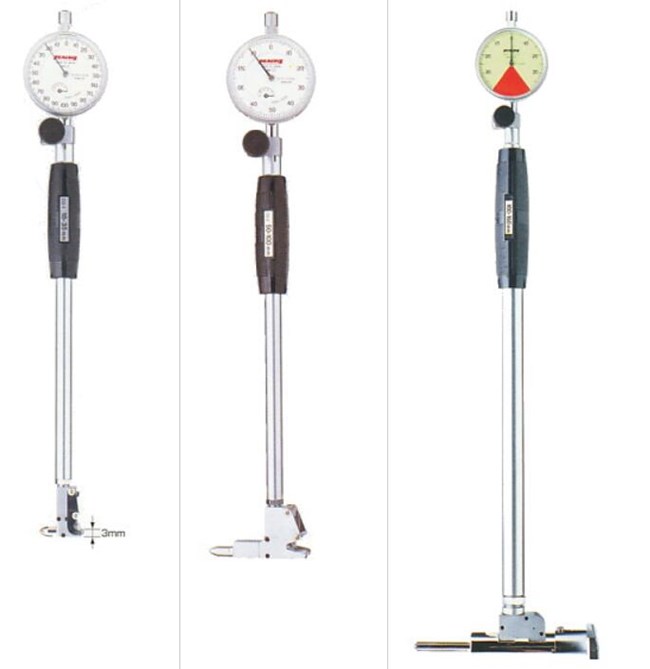

這是一款專門為測量盲孔而設計的測缸規,可以直接測量盲孔底部附件的直徑。測量范圍有10-18mm、15-35mm、50-100mm、100-160mm。精密
