管錐螺紋量規R
- 在管螺釘中，這是一種用于螺紋部分密封的螺釘。螺紋部分不像G螺紋和PF螺紋那樣是直的，而是具有向后變細或向前變寬的錐形形狀。
- 咨詢熱線：0755-29695109
-
產品詳情
聯系我們

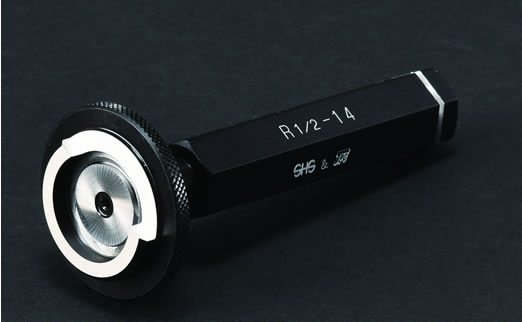

什么是管錐螺紋量規R ？
在管螺釘中，這是一種用于螺紋部分密封的螺釘。螺紋部分不像G螺紋和PF螺紋那樣是直的，而是具有向后變細或向前變寬的錐形形狀。
該管用錐螺紋也是JIS標準，其制定的技術內容與國際標準ISO管用錐螺紋相同。
使用符號“R”，但符號“Rc”用于錐形內螺紋。 除此之外，還有另一種類型。管用平行內螺紋稱為“Rp”。雖然它是“平行內螺紋”，但它列在錐管螺紋標準中，而不是 G 螺紋或 PF 螺紋標準中。

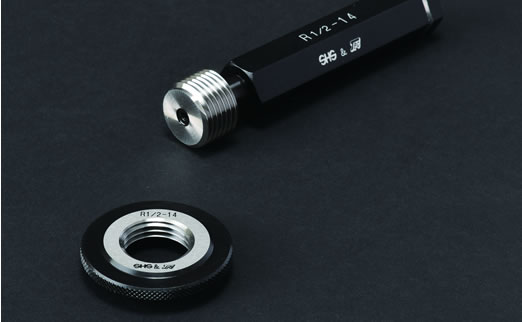

內螺紋“Rc”使用的量規是錐螺紋塞規Rc。對于外螺紋“R”，請使用錐螺紋環規 R。
另外，管平行內螺紋用量規“Rp”使用管用錐螺紋塞規Rc。這是使用錐形螺紋塞檢查平行內螺紋的不尋常組合。
需進行尺寸檢驗的產品
管道用錐螺紋量規 R ISO 方法 JIS B0253 主要用于需要密封性的連接（R、RC 和 RP）
管道用錐螺紋量規R檢驗方法
錐形螺紋是從入口到背面逐漸變細的內螺紋。因此，如果插入螺塞規，它總是會停在某個地方。沒有穿越。同樣，對于外螺紋，從前到后螺紋會變粗。即使我嘗試將螺紋環規穿過它，它也會在中途停止。 因此，錐螺紋的檢查取決于螺紋量規能進入內螺紋或外螺紋的深度。意義相同，但表達方式不同，是根據螺旋規停止的位置來判斷的。

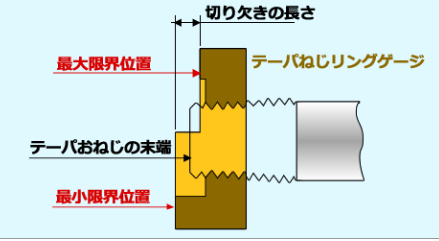

管道用錐形外螺紋R的檢驗
將外螺紋尖端插入管錐螺紋環規的非階梯側。當它停止時，查看外螺紋尖端的位置。管錐螺紋環規上的臺階稱為槽口，如果外螺紋的尖端位于槽口之間，則測試通過。如果它無法到達凹口或者突出超過凹口，則被拒絕。
| 檢查項目 | 管道用錐形外螺紋R的檢驗 |
| 使用的儀表 | 管道用錐螺紋環規R 代理常備庫存 |
| 判斷方法 | 如果管端位于錐螺紋環規的最小極限位置（外缺口）和最大極限位置（內缺口）之間，則通過。
|

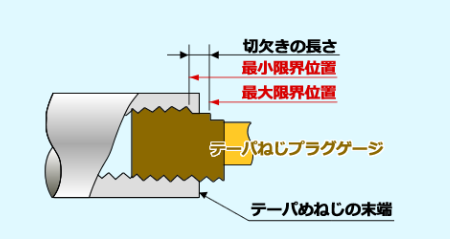

管道用錐形內螺紋 RC的檢驗
錐形管螺紋塞規在手柄附近有一個凹口。將其從尖端插入內螺紋，并根據內螺紋末端在槽口中停止的位置來判斷。如果內螺紋的端面停在槽口之間則通過。如果無法達到缺口或超出缺口太多，則會被拒絕。
| 檢查項目 | 管道用錐形內螺紋 RC 的檢驗 |
| 使用的儀表 | 管錐螺紋塞規RC 代理常備庫存 |
| 判斷方法 | 如果管端位于錐度螺塞規的最小極限位置（靠近尖端的缺口）和最大極限位置（靠近手柄的缺口）之間，則測試通過。
|

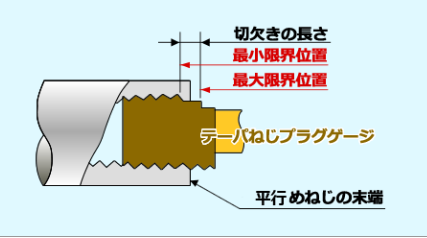

管道用平行內螺紋RP的檢驗
這是管側有平行內螺紋時的檢查方法。
| 檢查項目 | 管道用平行內螺紋RP的檢驗 |
| 使用的儀表 | 管錐螺紋塞規RC 定制 |
| 判斷方法 | 如果管端位于錐度螺塞規的最小極限位置（靠近尖端的缺口）和最大極限位置（靠近手柄的缺口）之間，則測試通過。
|

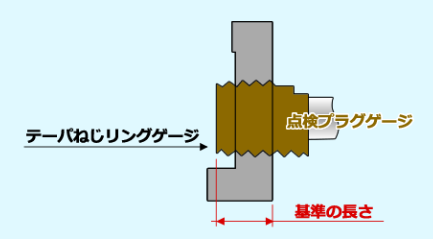

管道用錐螺紋量規R用檢驗量規
隨著產品檢查的重復，螺紋量規也會磨損。需要定期檢查以確保產品檢驗合格。用檢查儀檢查一下。
| 檢查項目 | 錐螺紋環規：R的檢查 |
| 使用的儀表 | 錐螺紋環規檢驗塞規：CP 定制 |
| 判斷方法 | 錐螺紋環規檢驗塞規：測量CP標準缺口與錐螺紋環規最大極限位置的偏差，在規定范圍內為合格。
|
1960544536 訂購：管錐螺紋量規R
